Політний стек Галичина v1.3 комплект

Політний стек "Галичина v1.3" призначений для використання в FPV-дронах, забезпечуючи їхню готовність до польоту практично "з коробки". Політний контролер вже налаштований на популярну збірку 7", що дає змогу миттєво починати використання. Основне призначення стека - керування польотом дронів з різними розмірами рами до 10", забезпечуючи стабільність і надійність польоту.
Основні функції та особливості:

Індикація стану ініціатора: Через інтерфейс OSD можна спостерігати стан ініціаторів "FCAT v1" і "Маріуполь v1" у режимах ARM/DISARM/Підрив, що підвищує контроль і безпеку використання дрона.
Контроль відеоканалів: Можливість перемикання відеоканалів під час польоту дає змогу уникнути перетину сигналів з іншими дронами, забезпечуючи чітку та безперервну трансляцію.
Оновлена елементна база: Використання сучасного акселерометра ICM-42688-P від TDK InvenSense, розробленого в Кремнієвій долині, гарантує високу стабільність і точність польоту.

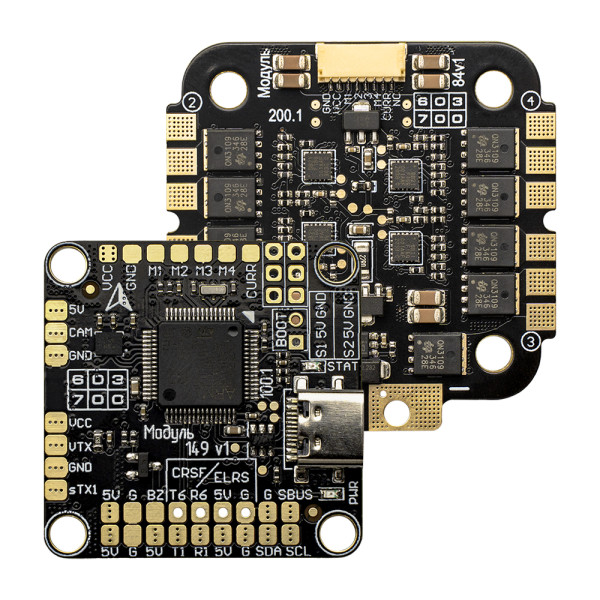

Компоненти стека:

Політний контролер "Львів v1.3": Універсальний базовий контролер для одноразових і багаторазових FPV-дронів з розмірами рами до 10". Він під'єднується до електронного регулятора обертів "Франківськ v1" за допомогою шлейфу JST-SH 8 pin.
Електронний регулятор обертів "Франковськ v1": Універсальний регулятор для одноразових і багаторазових FPV-дронів з рамою до 10". Він забезпечує вихідний струм для живлення моторів 55 А з короткочасним піковим навантаженням до 65 А (на 3 секунди). Підключається до політного контролера "Львів v1.3" також через шлейф JST-SH 8 pin, який йде в комплекті.

Політний стек "Галичина v1.3" ідеально підходить для пілотів, яким потрібен надійний і сучасний інструмент для керування FPV-дронамі, що забезпечує високий ступінь контролю і безпеки під час польотів. В комплект входить політний контролер "Львів v1.3" та електронний регулятор обертів "Франківськ v1".
Для отримання навчання з керування безпілотними літальними апаратами, будь ласка, звертайтеся до сертифікованих інструкторів.
Технічні характеристики:

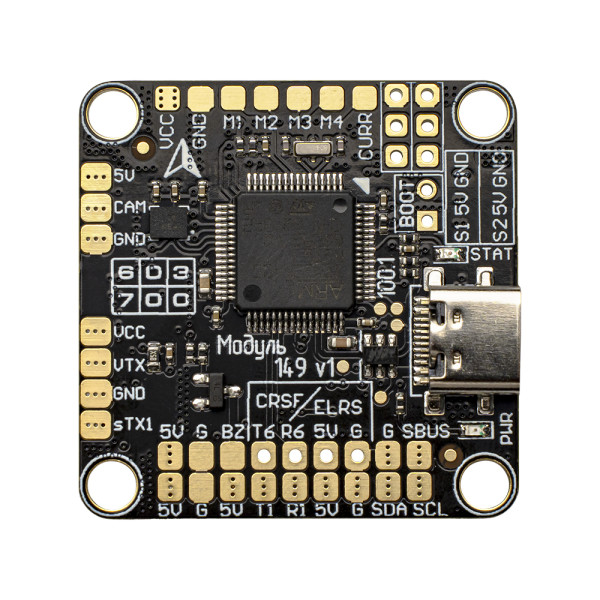

Політний контролер "Львів v1.3"

MK: STM32F405RGT6(168МГц)
Гіроскоп/акселерометр: ICM42688P (8 кГц макс)
OSD: Betaflight OSD (на м/с AT7456)
Барометр: DPS310
BEC: Ні
Blackbox: 16Mb Flash
Живлення: 3-6S LiIon/LiPo
Розміри: 36*36мм
Монтажні отвори: 30.5*30.5мм, M3
Вхід датчику струму (СURR): Так
Виходи для ESC: 4шт (M1-M4, PWM, DSHOT)
Серво виходи: 2шт (S1, S2)
BEC: 5V 3А (дозволяється живлення сервоприводу)
Прошивка: Betaflight, INAV (target: Module149(STM32F405), завантажується на сторінці проєкту в github)

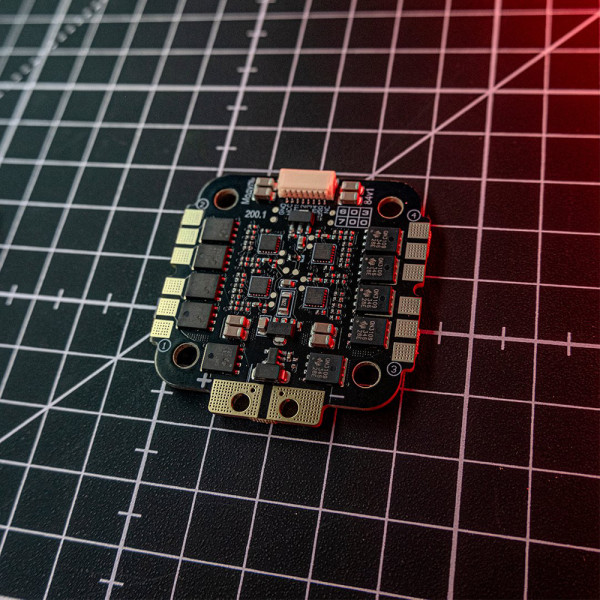

Електронний регулятор обертів "Франківськ v1"

Живлення: 3-6S LiIon/LiPo
Струм: 55А (65 короткочасно)
Датчик струму: Так, до 132 А
Прошивка: BLHeli_S, target: J_H_50
BEC: Ні
Розміри: 45*45мм
Монтажні отвори: 30.5*30.5мм, M3
Протоколи роботи: DSHOT300/600
Роз'єм для підключення: JST-SH 8 pin
LOW ESR конденсатор: Так
Монтажні отвори: 30.5*30.5мм, M3
Роз'єм живлення: ХТ-60

Комплект поставки:

1х Політний контролер "Львів v1.3"
1х Регулятор обертів "Франківськ v1"
1x Шлейф JST-SH 1,0 8pin 35 мм
4x Гвинти М3*25
5х Гайка пластикова М3
9х Силіконових демпфери
1х Конденсатор LOW ESR 1000 mF
1x Роз'єм ХТ-60 Amass
2х Провід 12 AWG силіконовий
