Бічна панель Ajax SideCover (type F) oyster для вбудованої розетки

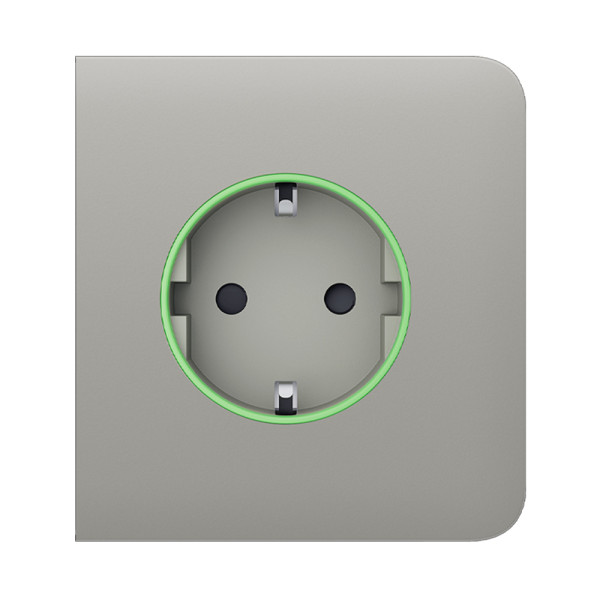

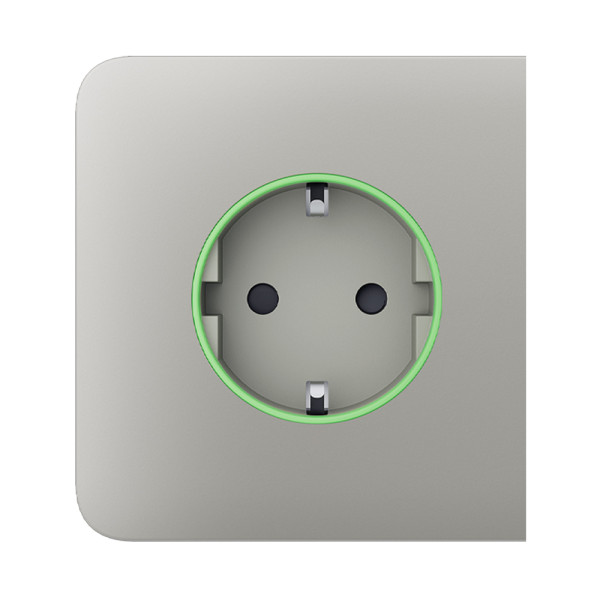

Бічна панель Ajax SideCover (type F) oyster — це компонент для бездротової розумної вбудованої розетки Ajax Outlet (type F). Використовується, коли необхідно встановити розетку праворуч або ліворуч від інших пристроїв у рамці Ajax Frame (2 seats), Ajax Frame (3 seats), Ajax Frame (4 seats) або Ajax Frame (5 seats). Панель складається з двох елементів однакового кольору: передньої панелі та кришки розетки. Кришка має захисні шторки та отвір для фіксації кришки комплектним гвинтом до реле OutletCore (type F). У лінійці передбачено вісім кольорів панелей: чорний, графіт, білий, слонова кістка, димчастий, устричний, сірий, оливковий.
На передній панелі розташоване кільце, навколо кришки, зі світлодіодною індикацією, яка різними кольорами позначає стан Outlet [type F] і поточний рівень навантаження. Якщо розетку встановили правильно щодо ключа UP, активною буде сенсорна кнопка у верхньому лівому кутку передньої панелі. Нічне підсвічування панелі активується в налаштуваннях розетки в застосунку Ajax. Контакти для під'єднання світлодіодної індикації, підсвітки та сенсорної кнопки до реле OutletCore (type F) розташовані на зворотному боці панелі.
Вбудовувані розетки можуть бути інтегровані з розумними вимикачами LightSwitch. Ці пристрої мають аналогічну конструкцію рамки. Для створення комбінованих варіантів необхідно використовувати рамку Ajax Frame, а також бічні панелі SideCover для встановлення праворуч або ліворуч від інших розеток або вимикачів LightSwitch, а для встановлення розетки між пристроями можна скористатися центральними панелями CenterCover. Наприклад, потрібно встановити чотири розетки в один ряд, для цього вам знадобляться Ajax Frame (4 seats) – 1 шт, Реле Ajax OutletCore (type F) – 4 шт, Бічні панелі Ajax SideCover (type F) – 2 шт (праворуч і ліворуч), Центральні панелі СenterCover (type F) – 2 шт.
Перед монтажем Outlet (type F) переконайтеся, що вибрали оптимальне місце встановлення. Розетку Outlet (type F) повинен встановлювати тільки професійний електрик або монтажний інженер. Не вмикайте подачу живлення на розумну розетку до встановлення кришки. Для правильного встановлення панелі використовуйте ключ UP на кришці розетки та лицьовій частині реле — вони мають зійтися. Зафіксуйте кришку розетки комплектним гвинтом з тильного боку реле.
Очищайте корпус пристрою від пилу, павутини та інших забруднень за їхньої появи. Використовуйте м'яку суху серветку, призначену для технічного догляду. Уникайте застосування речовин, що містять спирт, ацетон, бензин та інші агресивні розчинники під час очищення пристрою.
Характеристики:

Сумісний пристрій: OutletCore (type F) Jeweller
Сумісні рамки: Ajax Frame (2 seats), Ajax Frame (3 seats), Ajax Frame (4 seats), Ajax Frame (5 seats)
Діапазон робочих температур: 0°C ~ +40°C
Максимальна вологість: 75%
Клас захисту: IP20
Основний колір: устричний
Розміри:- передня панель: 82.3 x 76.2 x 10.1 мм- кришка розетки: 42.5 x 21.5 мм
Вага:- передня панель: 26 г- кришка розетки: 8 г
