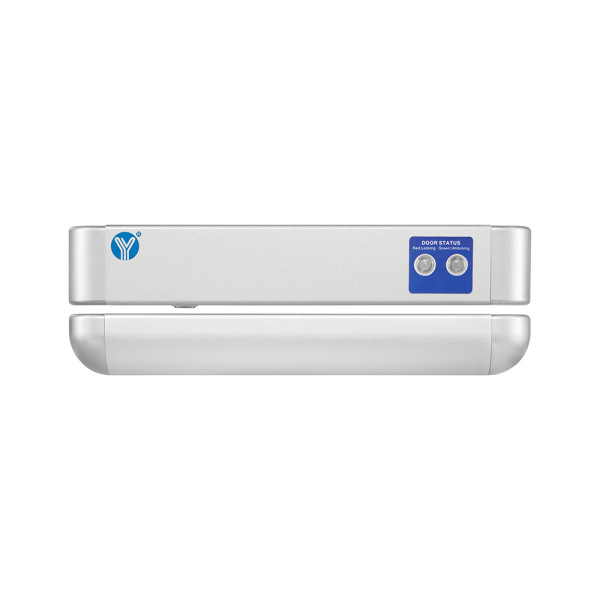

Електроригельний замок YB-500H(LED) накладний для системи контролю доступу

YB-500H(LED) – накладний електроригельний замок для системи контролю доступу.

Бренд Yli Electronic.

Електроригельний замок призначений для внутрішнього встановлення на вузькі двері. Підходить для металевих, пластикових, металопластикових і дерев'яних дверей.

Оснащений вбудованим таймером затримки зачинення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку).

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для зачинення дверей, керування яким відбувається за допомогою електроживлення. Зачинення дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500H(LED)

Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.

У разі відключення електроживлення замок знаходиться у відімкненому стані (ригель засунутий).

Відмикається замок керуючим контактом (помаранчевий дріт).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

В автоматизованих системах контролю і керування доступом в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500H(LED)

Тип замка: електроригельний

Тип встановлення: врізний

Сила утримання: 2000 кг

Таймер затримки: 0 | 3 | 6 | 9 с.

Виходи: NO/COM (датчик стану дверей)

Без живлення: відімкнений

Живлення: 12V

Споживання: 1000мА (робоче) | 180мА (режим очікування)

Розміри:

• замок: 267х45х38 мм
• відповідна планка: 204х30х35 мм

Вбудований індикатор стану дверей

КОМПЛЕКТАЦІЯ

• електроригельний замок
• відповідна планка
• монтажний комплект
• інструкція

МОНТАЖ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500H(LED)

1. Налаштуйте таймер затримки (перемикається перемичками на замку).
2. Просведліть отвори у дверній рамі для шурупів і закріпіть замок.
3. Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм.
4. Відповідно до інструкції, підключіть електроригельний замок YB-500H(LED) до живлення і керуючим пристроям системи контролю доступу.

СУМІСНІСТЬ

Електроригельний замок YB-500H(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами кнопками виходу, аудіодомофонами і відеодомофонами усіх типів або іншими пристроями систем контролю доступу.

*Фото, характеристики та комплектація товару можуть відрізнятись від оригіналу та змінюватися виробником без повідомлення.
