Комплект антизатоплення Стандарт 220V 1/2

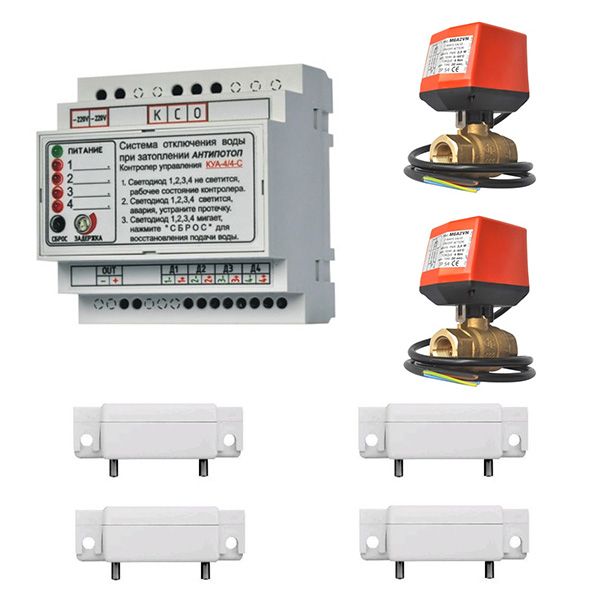

Комплект антизатоплення Стандарт 220V 1/2 включає: контролер керування – 1шт.; датчик затоплення – 4шт.; кран кульовий з сервоприводом 1/2" – 2шт.




ПРИЗНАЧЕННЯ

Система контролю протікання води «антипотоп» призначена для своєчасного виявлення і локалізації протікань води в системі водопостачання, опалення та охоронних системах житлових будинків, котеджів, адміністративних будівель, а також в системах диспетчеризації. Система заблокує подачу води до усунення причин аварії і проінформує про аварію, що виникла, звуковим і світловим сигналами.


ПРИНЦИП РОБОТИ КОМПЛЕКТА АНТИЗАТОПЛЕННЯ

Під час появи води, датчик затоплення видає тривожну інформацію контролеру керування, який передає команду виконавчим пристроям (електромагнітний клапан або кульовий кран з сервоприводом) на закриття води.


КОМПЛЕКТАЦІЯ

До комплекту антизатоплення Стандарт 220V 1/2 входить:

контролер керування ККА-4/4C – 1 шт.
кульовий кран з сервоприводом 1/2" – 2 шт.
датчик затоплення Akvarate – 4 шт.




ТЕХНІЧНІ ХАРАКТЕРИСТИКИ


КОНТРОЛЕР







призначення: контроль стану датчиків затоплення і керування кульовими кранами з сервоприводом
затримка відключення сервоприводів: від 1 до 10 сек для зменшення помилкового закриття води
кількість входів для підключення датчиків затоплення: 4
кількість датчиків затоплення, що підключаються: 20
кількість входів для підключення сервоприводів: 2
кількість сервоприводів, що підключаються: 2
напруга живлення: 220В
споживана потужність: до 18Вт
робоча температура: +1...+35°С
габаритні розміри: 87х90х65мм
вага: 250г





ДАТЧИК ЗАТОПЛЕННЯ







призначення: виявлення затоплення (протікання) в разі виникнення аварійної ситуації в системах водопостачання і опалювання
напруга живлення: 5-12В
струм споживання в черговому режимі: 10мкА
струм споживання в режимі тривога: 10мА
опір між контактними штирями датчика в черговому режимі: 20мОм
опір між контактними штирями датчика в режимі тривога: 1мОм
матеріал корпусу: пластик
робоча температура: 0...+50°С
габаритні розміри: 64х27х13мм
вага: 15г





КРАН КУЛЬОВИЙ З СЕРВОПРИВОДОМ







призначення: автоматичне керування водою в системах водопостачання і опалювання
діаметр труб, що приєднуються: 1/2" дюйма
температура рідини: 0 …+100°С
номінальний робочий тиск: 10 барів
максимальний перепад тиску: 6 барів
напруга живлення: 220В
споживана потужність: 3,5 ВА
крутний момент на штоку: 4 Нм (40 кг/см)
час відчинення / зачинення: 30 сек
довжина кабеля: 1м
габаритні розміри: 110х77мм





ВСТАНОВЛЕННЯ СИСТЕМИ АНТИЗАТОПЛЕННЯ Стандарт 220V 1/2

Монтаж і підключення системи АНТИПОТОП проводиться в такій послідовності:

- розмітка місць встановлення приладів і обладнання, прокладання електропроводки;
- монтаж, а потім підключення приладів і обладнання;
- підключення до мережі електроживлення;
- налаштування і перевірка роботи системи.


Контролер керування встановлюється в монтажному боксі, в місці зручному для експлуатації та обслуговування, можливе встановлення в електричній шафі на DIN-рейці з автоматичними вимикачами.


Датчик затоплення встановлюється в приміщеннях, де знаходяться комунікації водопроводу (котельня, бойлерна, санвузол, ванна кімната, басейн, кухня і т.д.), в районі передбачуваного місця затоплення.


Кран кульовий з сервоприводом встановлюється на вводі подачі води (холодна, гаряча) після ручного кульового крана.
